在液氮存儲與供給系統中,壓力管理是穩定運行的基礎。液氮在密閉管路中受熱蒸發,體積會急劇膨脹,氣液比約為1:700。如果管路系統沒有合理的泄壓措施,壓力累積達到承壓極限時,可能導致管路破裂、接頭崩開甚至儲罐損壞。因此,安全閥與爆破片的合理設置,是液氮管路設計和使用中不可或缺的環節。
首先要了解管路壓力為什么會異常升高,才能有針對性地設置防護。
第一個原因是熱侵入。即便使用了真空絕熱管,也不可能做到零熱交換。當液氮在管路中靜止一段時間,外部熱量緩慢傳入,部分液氮?dú)饣?,管?nèi)壓力就會逐步上升。特別是在兩段閥門之間截留了液態氮的情況下,這部分液體受熱膨脹,壓力升高得很快,形成“封閉管段憋壓”。
第二個原因是操作順序不當。比如在補液或供氣過程中,先關閉了管路兩端的閥門,再停液氮泵,中間的液氮就困在管路里了。隨著管路回溫,壓力迅速上升。這種因操作疏忽造成的憋壓,在實際工作中并不少見。
第三個原因是真空失效。真空絕熱管一旦夾層真空度下降,隔熱性能大幅降低,液氮蒸發量驟增,管內壓力會在短時間內沖破設計壓力。這種情況需要及時發現并處理,但泄壓裝置必須在緊急時刻發揮作用。

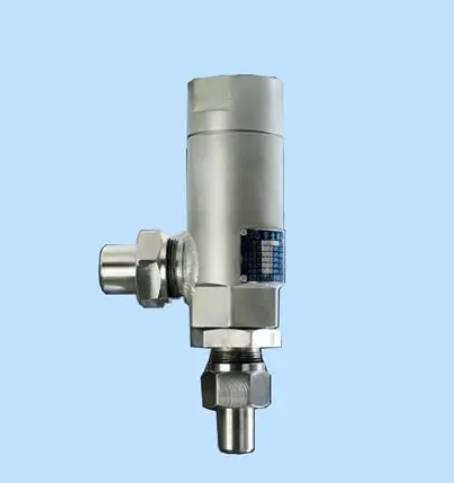

安全閥是壓力泄放的主要裝置,其選型和安裝位置需要符合管路系統的實際流程。對于液氮管路,通常在每個可能形成封閉憋壓的管段設置安全閥。具體來說,以下幾處是需要重點考慮的:
儲罐出口管段。儲罐自身雖然有安全閥,但當儲罐出口閥門關閉后,閥門與罐體之間若存有液氮,仍可能形成憋壓。在出口閥門上游加裝安全閥,可以保護這一段管路。
兩閥門之間的管段。液氮輸送管線上,經常會有兩個閥門串聯的布局,比如儲罐出口一個閥,末端用氣點一個閥。如果兩個閥門同時關閉且管內有液氮存留,這段管路就成了封閉空間,必須在管段上設置安全閥或泄壓閥。
泵出口管路。液氮泵出口到下游閥門之間的管段,同樣容易在停泵后形成憋壓。泵的出口管路建議配置安全閥,壓力設定應略高于泵的額定出口壓力,但低于管路設計壓力。
安全閥的整定壓力應小于管路或設備的設計壓力,通常按設計壓力的90%左右設定。安全閥排放口應導向室外或安全區域,不能朝向人員操作通道,避免低溫氮?dú)鈬娚湓斐扇毖趸騼鰝?/p>
爆破片:安全閥的互補裝置
爆破片是一種一次性的壓力泄放裝置,當壓力達到爆破壓力時,金屬膜片瞬間破裂,釋放壓力。它通常作為安全閥的補充或備用,應用在以下幾種場合:
管路壓力可能快速攀升的區段。安全閥的動作速度相對平穩,如果遇到壓力急劇升高的場景,比如真空夾層突然失效導致大量液氮瞬間氣化,爆破片的響應速度更快,能更及時地卸壓。
安全閥下游需要無泄漏的場合。有些用戶擔心安全閥的密封面在長期使用后可能出現微漏,就在安全閥前端串聯一個爆破片。平時爆破片保證了零泄漏,安全閥起二級保護作用。這種串聯結構在醫藥、電子等對介質純凈度要求較高的行業比較常見。需要注意的是,安全閥與爆破片之間必須設置壓力表或排氣口,以監測中間腔的壓力,防止腔壓累積導致爆破片異常打開。
腐蝕或易堵塞環境。如果管路內可能存在固體顆?;蛞子诮Y(jié)晶的物質,安全閥閥芯可能被卡住或堵塞。爆破片的開放面積大,沒有運動部件,在這類工況下更為可靠。
安全閥需要定期校驗,一般每年至少一次,校驗內容包括開啟壓力、回座壓力和密封性。用于液氮管路的安全閥,在低溫下可能出現彈簧剛度變化或密封面收縮,有條件的話盡量做低溫工況下的校驗。
爆破片雖然是一次性使用,但安裝后也需要定期目視檢查,查看膜片是否有腐蝕、變形或夾持部位松動。如果爆破片材質是鋁或鎳,需要注意環境中有沒有會腐蝕膜片的介質。爆破片臨近使用壽命或到達規定年限,應按廠家的建議進行預防性更換。
另外,安全閥和爆破片的排放管道應有足夠的通徑,不能隨意縮徑或加裝閥門。排放管出口要防止雨水、雜物進入,避免凍結堵塞。北方地區尤其要注意排放口的防凍措施,排放管要有一定坡度,防止積水結冰。
再好的泄壓裝置,也代替不了規范的操作。操作人員應養成切斷管路前先排空管內液氮的習慣,盡量通過放空閥把管段內的液體釋放或排至氣相狀態,再關閉閥門。管線停用時間較長時,也應確認管內無存液。
制定操作規程時,可以按“先排液、后關閥、再停泵”的順序來設計步驟,從源頭上減少憋壓的可能。新安裝或檢修后的管路,投用前還要進行壓力試驗,確認安全閥和爆破片的設定值是否正確,排放管路是否暢通。
液氮管路的安全運行,最終是靠設備防護和人員規范操作的共同作用。把安全閥和爆破片設置在需要的位置,定期校驗,配合正確的開關閥順序,整個壓力管理體系就能有效運轉。
